【HOME】　【欧州の貨車】　▲前の形式　 ▼次の形式 Habbinss　→　ハンガリー、ドイツ
H　特殊有蓋貨車 a　4軸［2軸ボギー］ bb　4軸以上：積載長≧22m i　側面総開き構造 n　4軸：最大荷重＞60t ss　積車最高速度120Km/h	■Habbinss 　最大荷重および積載長がカテゴリーの定義を超え（60トン以上、22m以上）、積車最高速度が120km/hで、仕切壁が無い側総開き構造の2軸ボギー有蓋車である。なお、側総開き構造の原文はwith opening or shunt wallsである。　形式番号（Technical characteristics ）の上3桁は写真から判断すると287～289が割り当てられているが、Habbinsの範囲である277にも少数存在する。　ハンガリーのHabbinss形は形式番号2870，2890が確認されている。　　　2020.4.7作成　2020.8.28更新


31 55 2870 126-3 RIV H-RCH Habbinss	撮影：佐藤浩樹　2018.8.18 Ljubljana（スロベニア）
■国-所有者ハンガリー RCH　　　　　■相互運用性 31	■形式番号 2870　撮影済番号074…289（6輌）
S （100km/h）荷重36.9t（A 軸重16t）～54.9t（C 軸重20t）～62.9t（D 軸重22.5t） SS（120km/h）荷重36.9t（A 軸重16t）～52.9t（C 軸重20t）～52.9t（D 軸重22.5t）自重27.10t　床面積62.4m²　全長23.20m　積載長22.0m　BC間距離17.72m 台車：Y25形（両抱式）UIC貨車標準台車（車輪径920mm）側扉：スライディングウォール　片側の枚数：2 　オーストリアの鉄道貨物輸送会社であるRail Cargoのハンガリー子会社Rail Cargo Hungaria（所有者コードRCH ）所有のパレット輸送等に用いられるスライディングウォール2軸ボギー有蓋車である。Habbins形に対して、積車最高速度を120km/hに引き上げた高速貨車で、車体と台車はHabbins形と同一だが、側梁に隠れて見えないブレーキ装置が異なるのであろうか。　車体は台枠・前後の妻・幅の狭い屋根による固定部分と、側総開き構造の片側2枚の側扉により構成されている。側扉は側面と屋根の片部分を一体としたアルミニウム合金製で、上部にはガイドが、下部にはローラーが設けられている。側扉の開放は手前に持ち上げてローラーを側扉下部の台枠に固定された側扉開閉用レールに乗せてから横方向にスライドさせ行う。妻面にはスライド用リンク機構が、側扉開閉用レールの下部には側扉を手前に持ち上げる駆動軸とリンクが設けられている。台枠は垂直荷重を負担できないため側梁を魚腹状とした構造である。

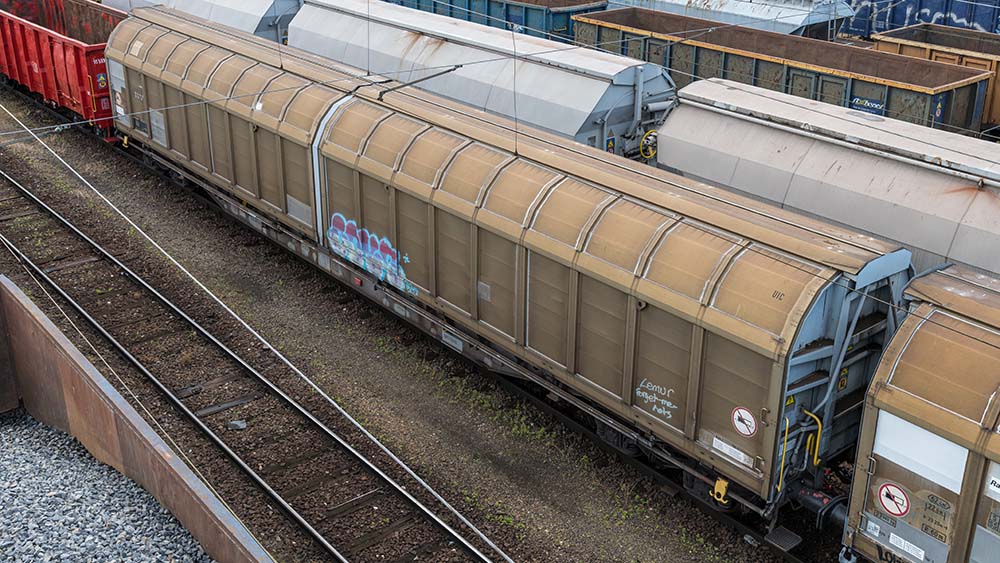

31 55 2890 039-4 RIV H-RCH Habbinss	撮影：佐藤浩樹　2019.8.15 Ferencváros（ハンガリー）
■国-所有者ハンガリー RCH　　　　　■相互運用性 31	■形式番号 2890　撮影済番号039（1輌）
S （100km/h）荷重34.7t（A 軸重16t）～52.7t（C 軸重20t）～60.7t（D 軸重22.5t） SS（120km/h）荷重34.7t（A 軸重16t）～50.7t（C 軸重20t）～50.7t（D 軸重22.5t）自重29.30t　床面積60.18m²　全長23.20m　積載長21.18m　BC間距離17.72m 台車：Y25形（両抱式）UIC貨車標準台車（車輪径920mm）側扉：スライディングウォール　片側の枚数：2 　オーストリアの鉄道貨物輸送会社であるRail Cargoのハンガリー子会社Rail Cargo Hungaria（所有者コードRCH ）所有のパレット輸送等に用いられるスライディングウォール2軸ボギー有蓋車で、RCH所有2870形と同様の外観構造で全長とBC間距離は同一であるが、積載長（車内内寸）が0.82m短く床面積が2.22m²狭くなっている。車体長さはRCH所有2870形と同一と思えるので、室内の妻面に緩衝材でも設けているのであろうか？　なお、記号bbは「積載長が22m以上」の意味なので、積載長21.18mの本形式は記号bとすべきなのだが。
